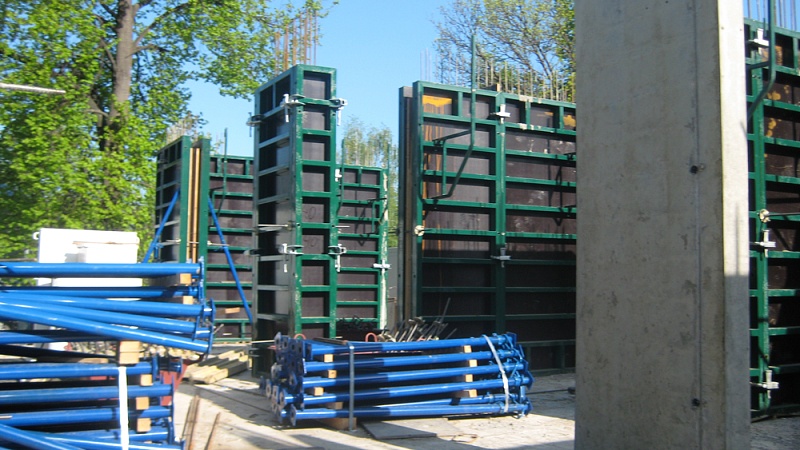

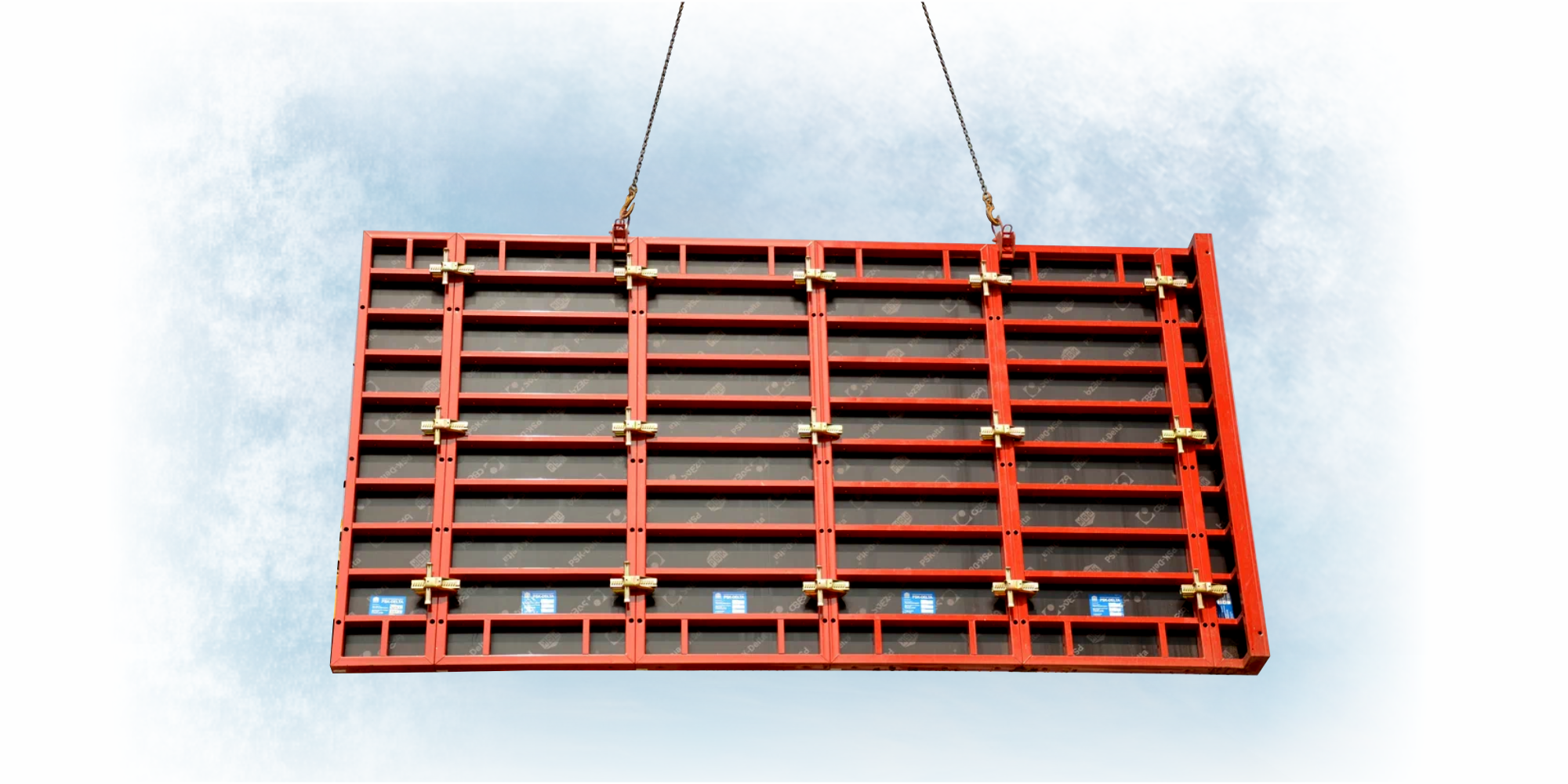

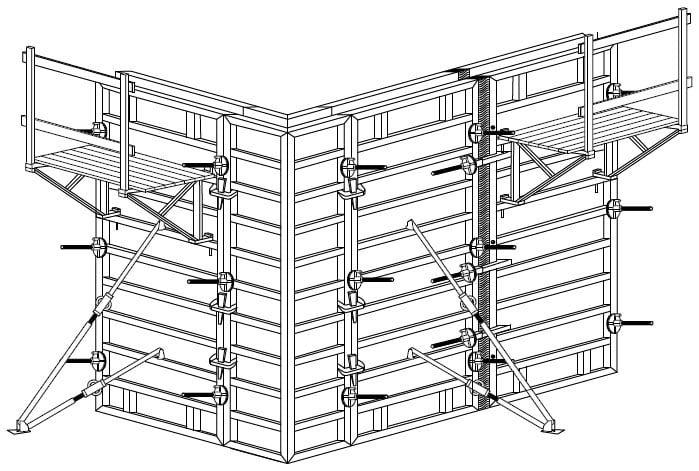

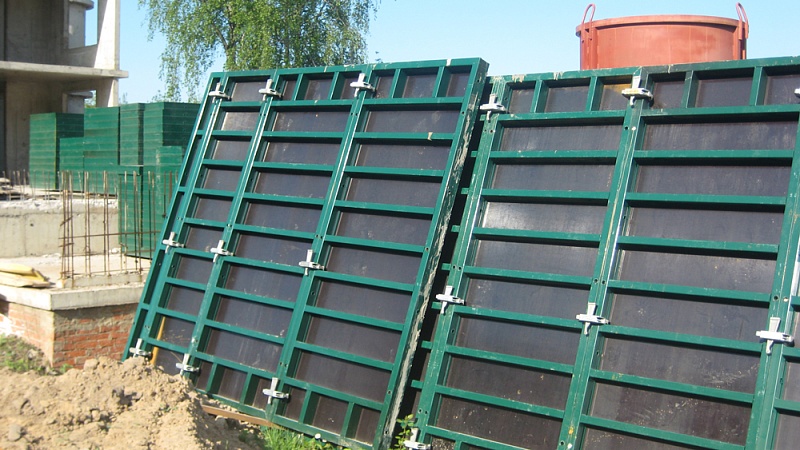

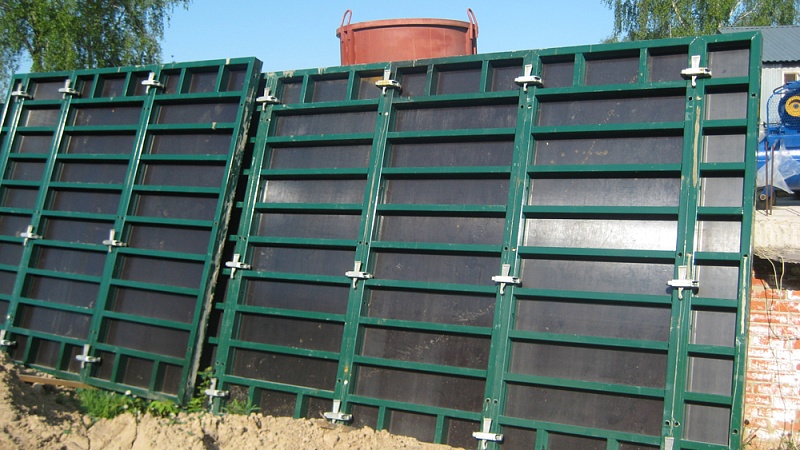

Опалубка стальная крупнощитовая

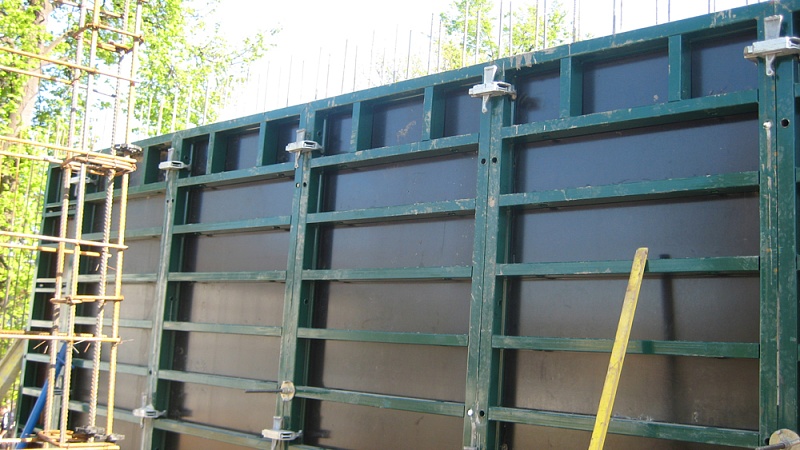

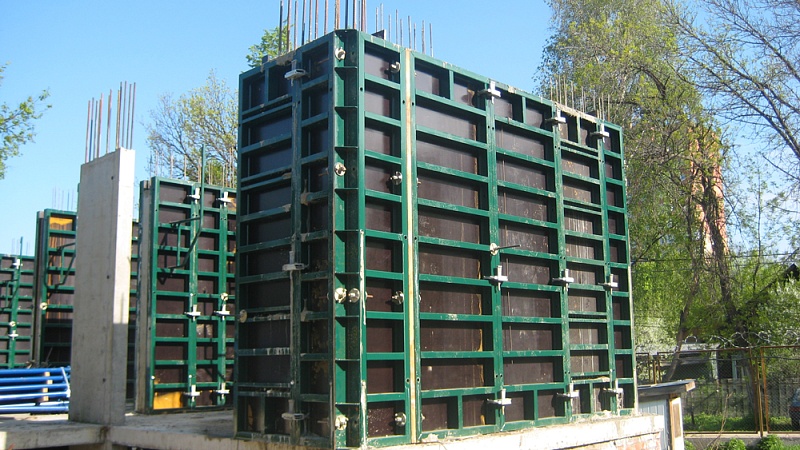

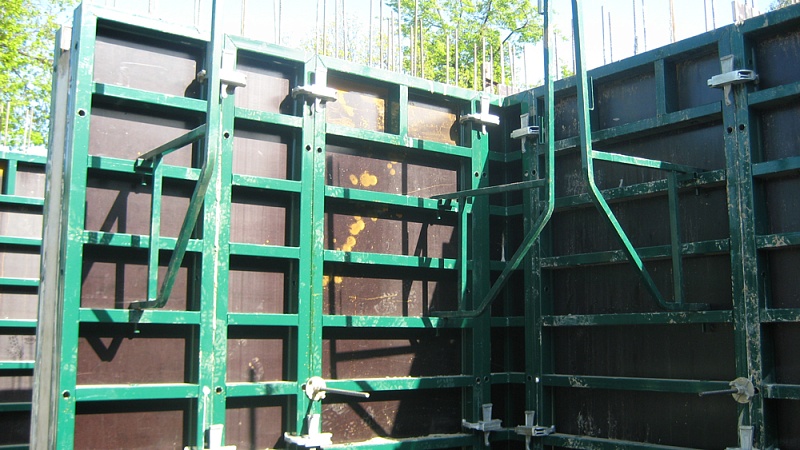

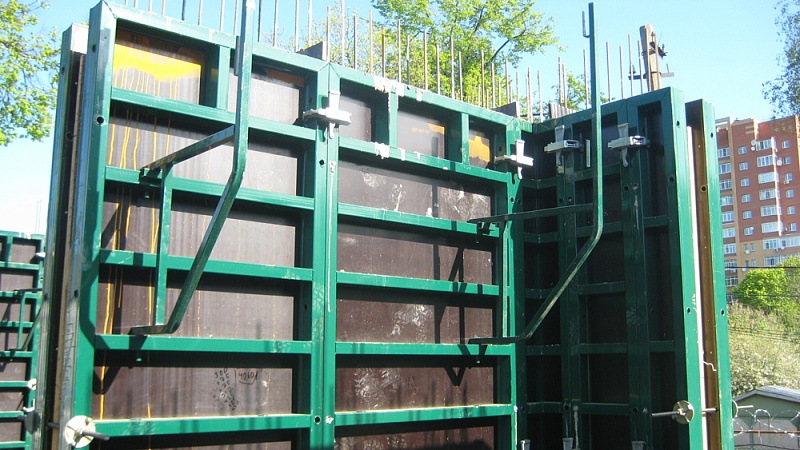

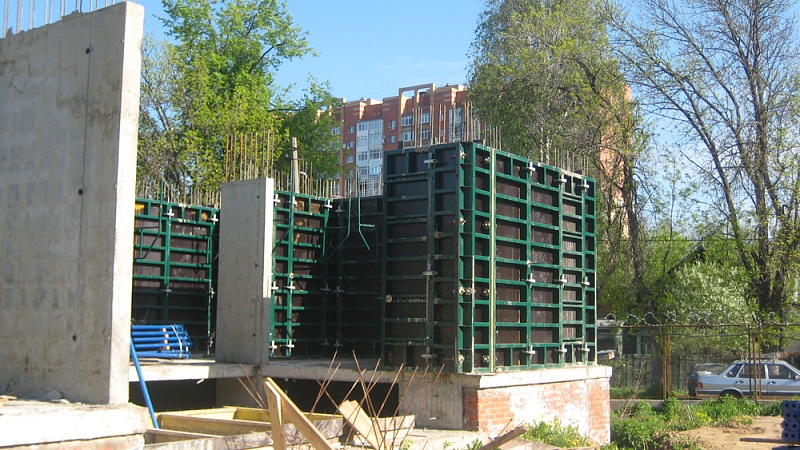

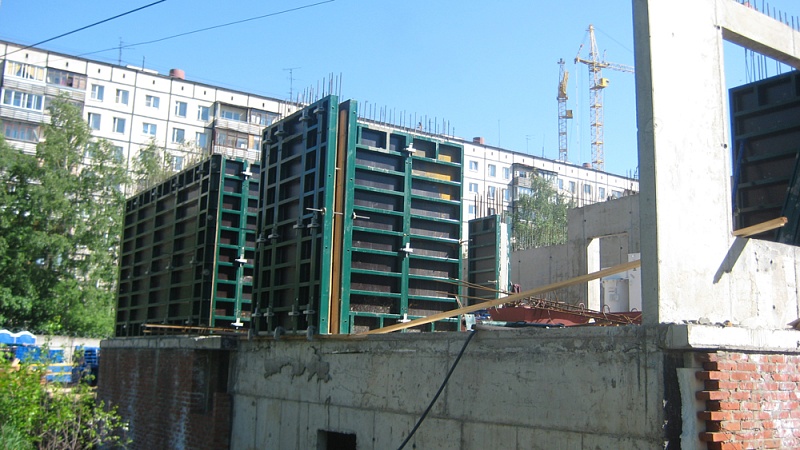

Стеновая опалубка используется при возведении стен, колонн и других вертикальных или наклонных конструкций.

Эти щиты предназначены для того, чтобы сформировать поверхность бетонируемых конструкций. Как правило, выделяют 6 типов щитов:

• щиты линейные,
• щиты угловые внутренние,
• щиты угловые наружные,
• щиты угловые шарнирные,
• щиты универсальные,
• распалубочные углы.

Набор элементов для создания опалубки

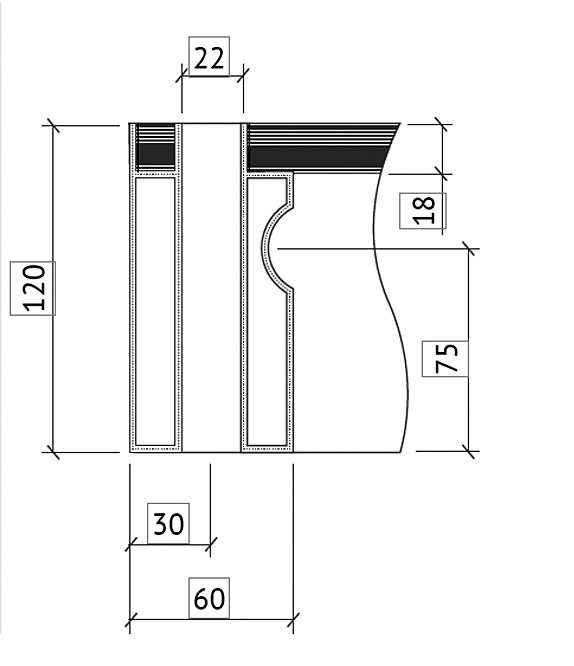

Профиль опалубки из стали

В состав щита опалубки входит металлический каркас, который может быть изготовлен из алюминия или стали. Также используется палуба, которая изготавливается из ламинированной фанеры. Изготовленный из стали металлический каркас состоит из двух типов профиля: основного и ребер жесткости.

- Основной профиль является основой каркаса, он является внешним контуром. Для того чтобы зафиксировать замки в профиле были предусмотрены отверстия для болтов, которые имеют диаметр 22 мм и усилены с помощью металлических стержней.

- В ребрах каркаса имеются отверстия, диаметр которых составляет 18 мм, предназначенные для установки подкосов и навески кронштейнов подмостей.

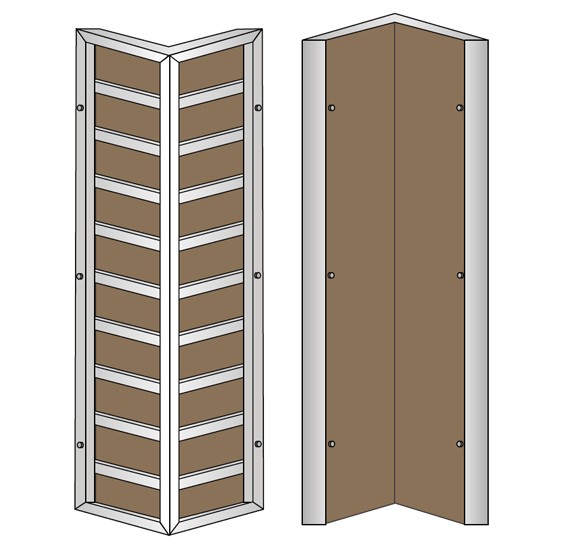

Щит угловой внутренний

В нем содержится специальный компонент, который способствует созданию прямых углов. Данная конструкция устанавливается с внутренней стороны конструкции, которая является бетонированной.

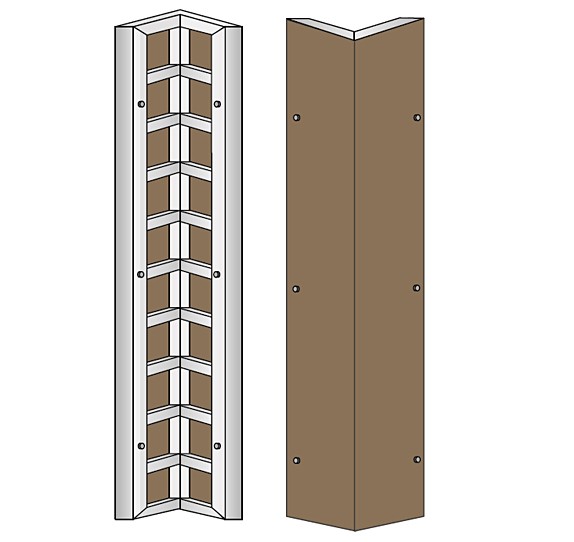

Угловой наружный щит

В нем содержится специальный компонент, который способствует формированию прямого наружного угла конструкции опалубки. Он крепится к бетонируемой конструкции с внешней стороны..

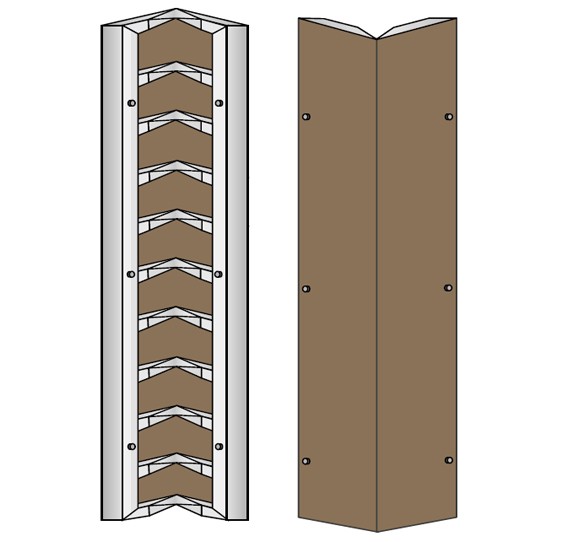

Щит шарнирный

С помощью него можно добиться создания непрямых углов в конструкции опалубки. С помощью него можно произвести монтаж с внутренней или внешней стороны бетонируемой конструкции.

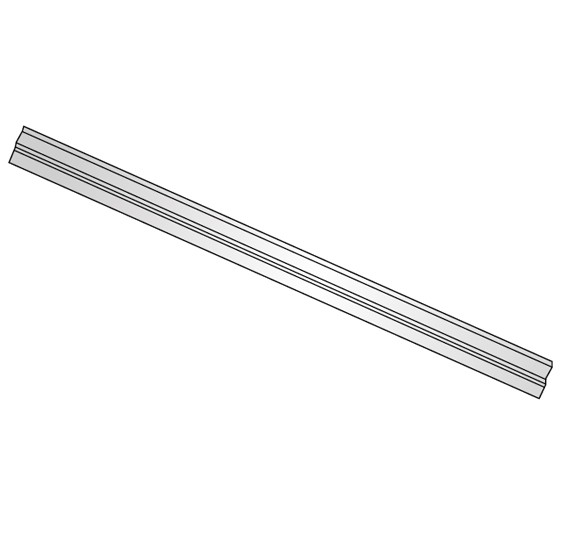

Угловой элемент внешний

В нем используется линейный щит для создания прямого наружного угла конструкции опалубки. Он крепится к бетонируемой конструкции с внешней стороны.

Состав и свойства компонентов крупнощитовой опалубки.

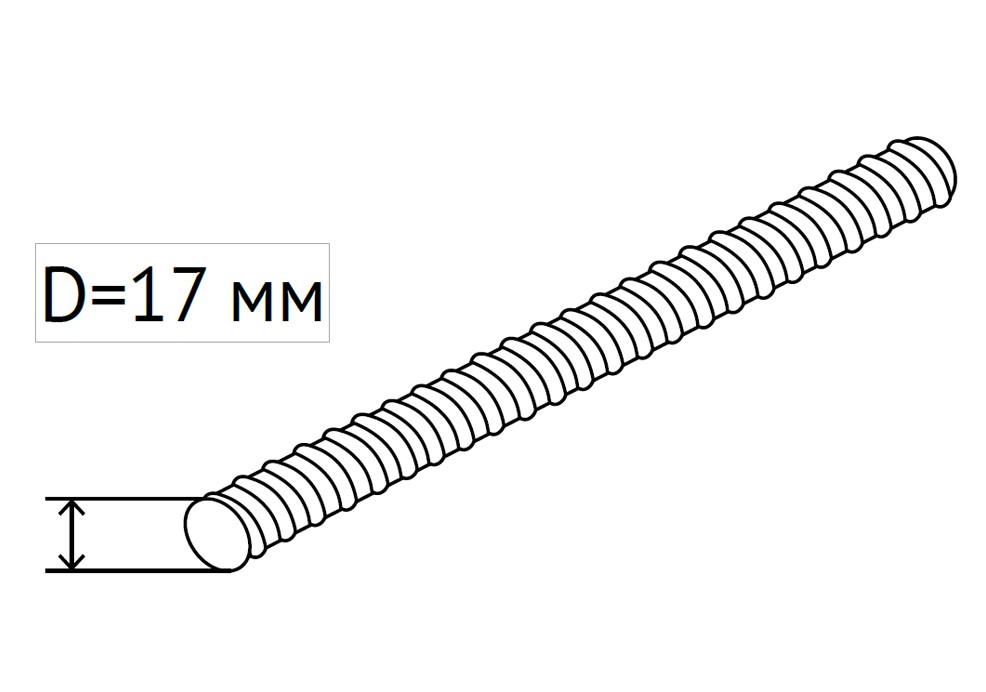

Болт стяжной

Он предназначен для того, чтобы воспринимать давление бетонной смеси. 90 кН – это максимально возможное растягивающее усилие, которое соответствует стандарту DIN 18216.

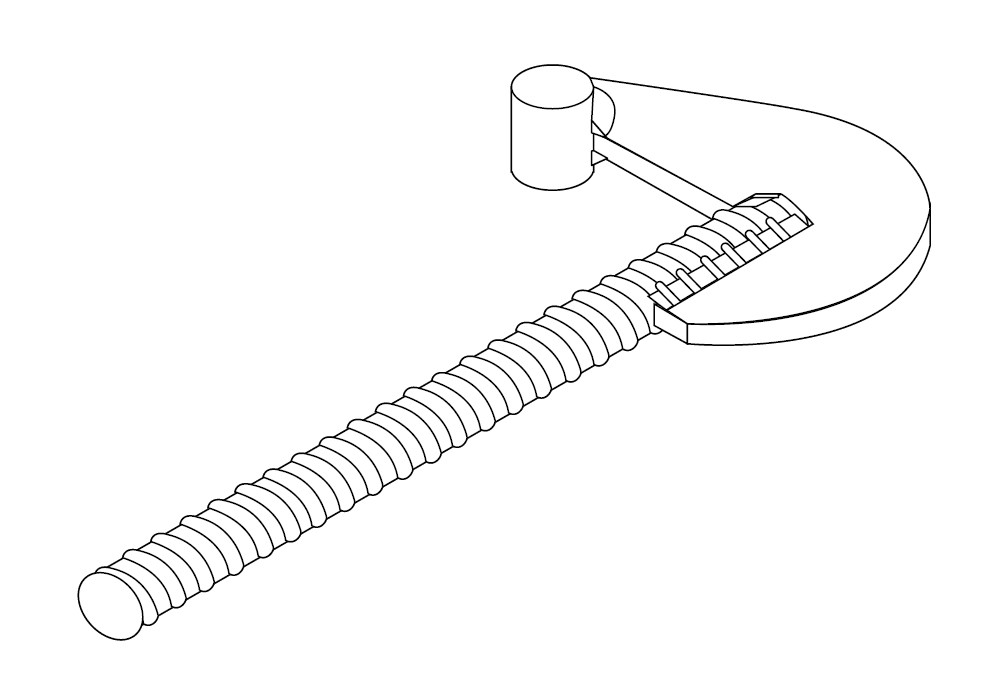

Шкворень

В нем можно ощутить давление бетонной смеси, когда происходит процесс сборки опалубки колонн или других элементов стен при помощи универсальных щитов.

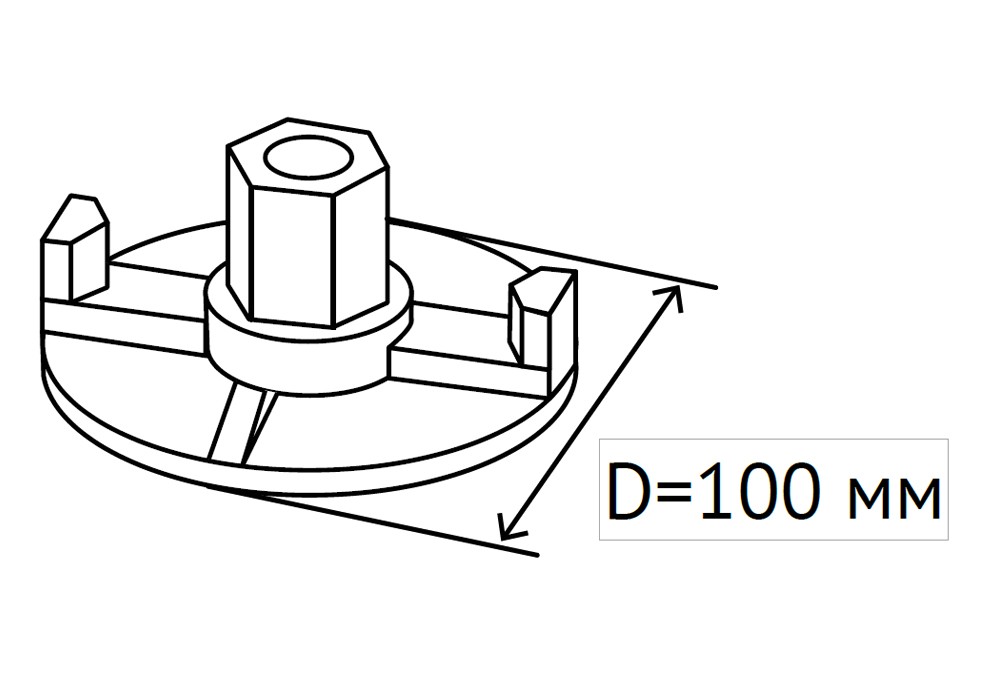

Гайка, которая используется для шпильки (стяжного болта)

Для того, чтобы зафиксировать шпилек (стяжных болтов) или шкворней при монтаже опалубки, используется данная конструкция.

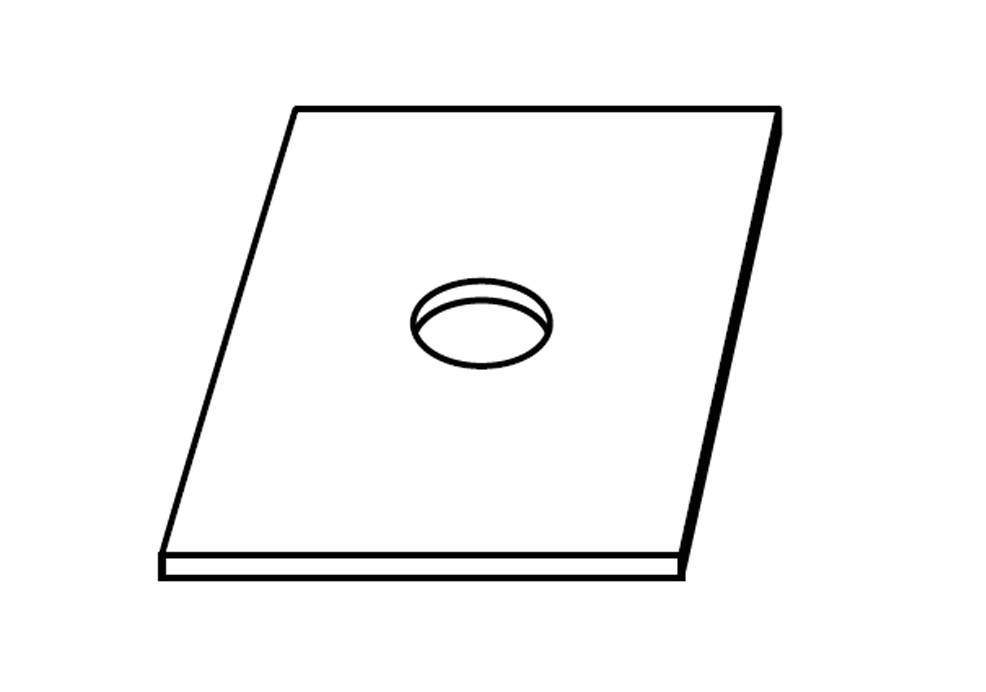

Шайба для гайки

Она предназначена для использования совместно с гайкой. При увеличении площади опоры гайки на профиль щита, это увеличивает ее прочность. Этот щит предотвращает повреждение опалубки гайкой.

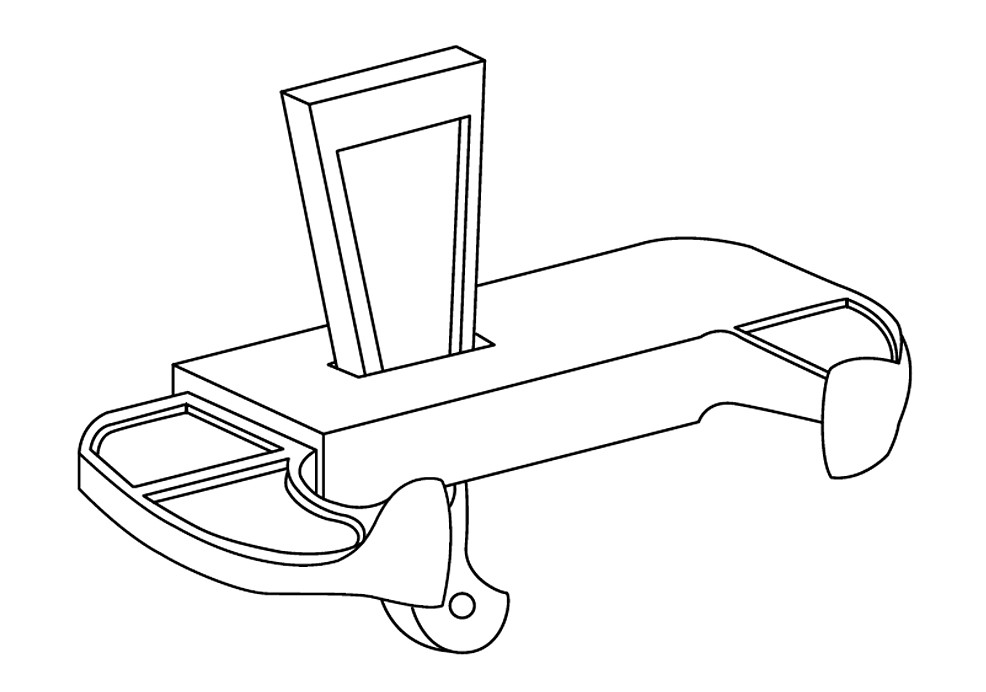

Замок клиновой

Применяется для того, чтобы соединить щиты в панели. Наносится на вертикальные и горизонтальные стыки щитов. Потеря деталей исключена благодаря конструкции замка, которая не разборная (это исключает возможность их повреждения).

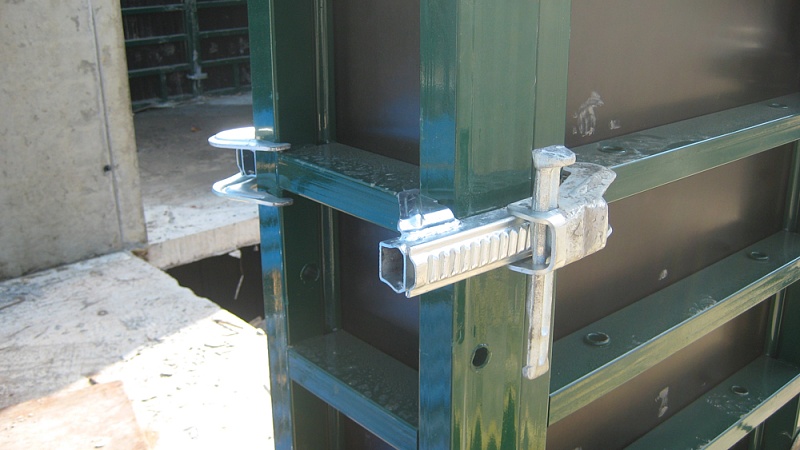

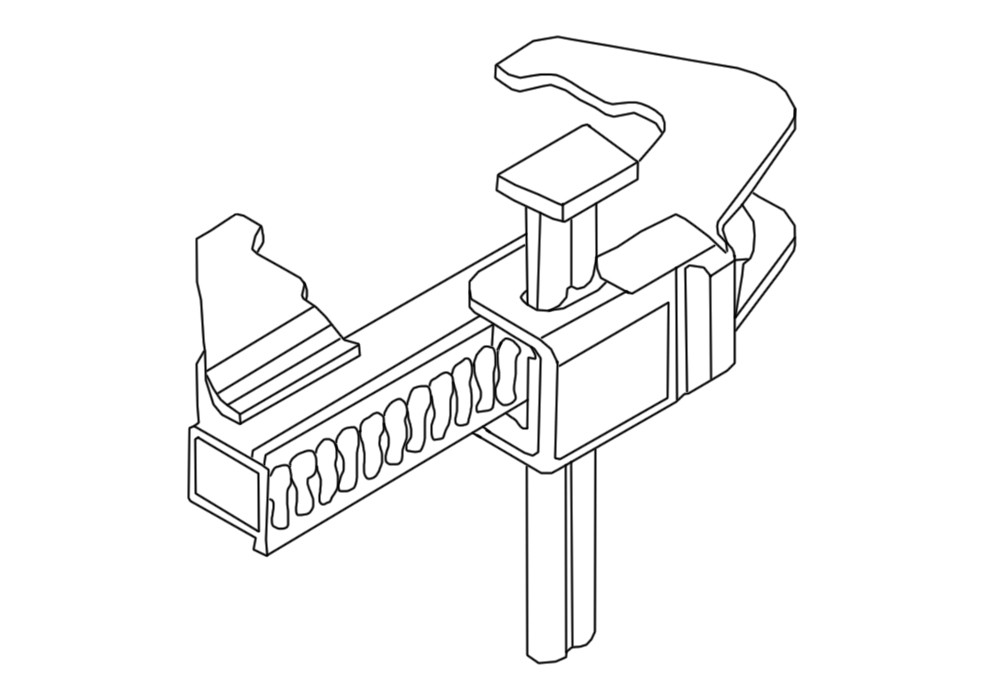

Замок реечный

Встроенный механизм позволяет соединять щиты между собой и одновременно выравнивать их, в том числе и с помощью доборной вставки.

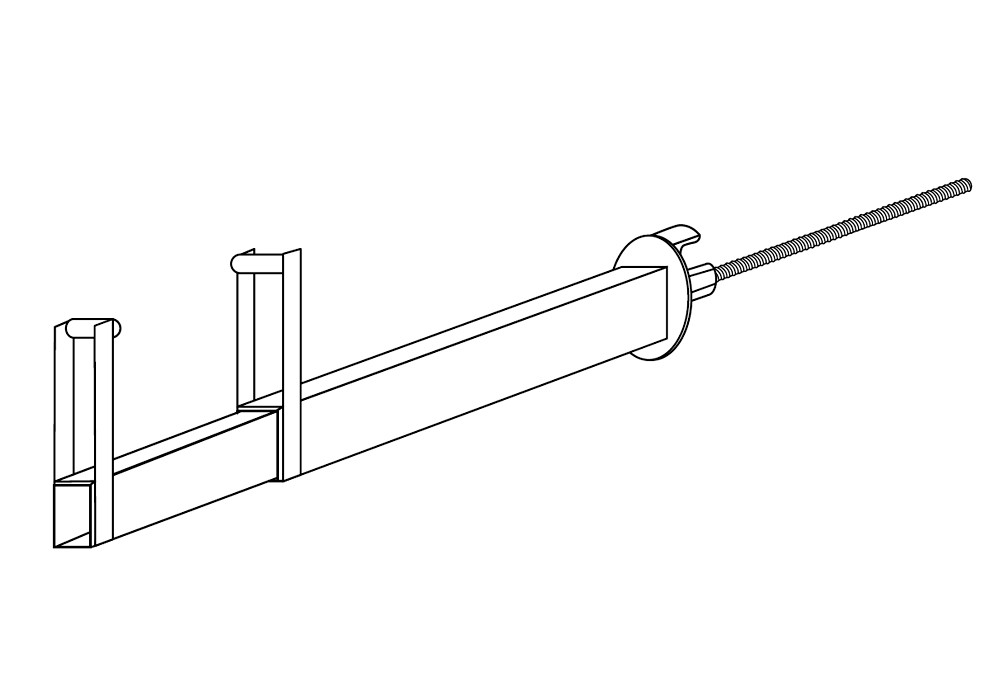

Замок удлиненный

Для соединения щитов в панели применяется данный узел. Наносится на вертикальные и горизонтальные стыки щитов. С помощью данного приспособления можно создать внешний угол конструкции опалубки, не прибегая к использованию угловых элементов (соединение линейных щитов под прямым углом). Есть возможность изготовления замка для соединения щитов, имеющих разную глубину основного профиля (от 120 до 140 мм).

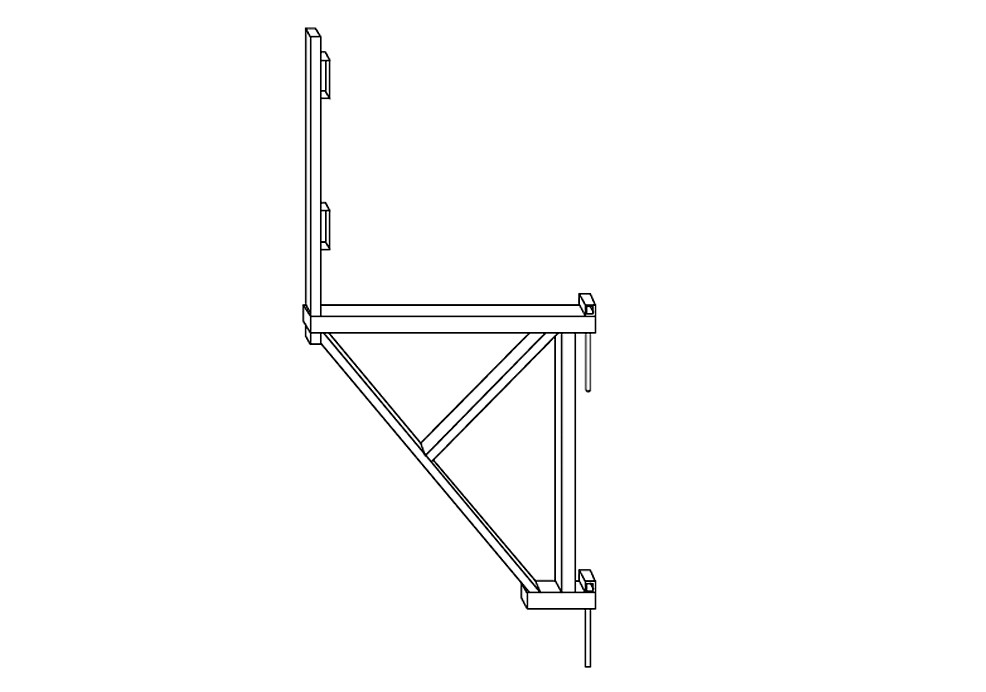

Кронштейн подмостей

При проведении монолитных работ необходимо обеспечить безопасность работников. Есть возможность установки отдельно отстоящих площадок или же по всей длине опалубки.

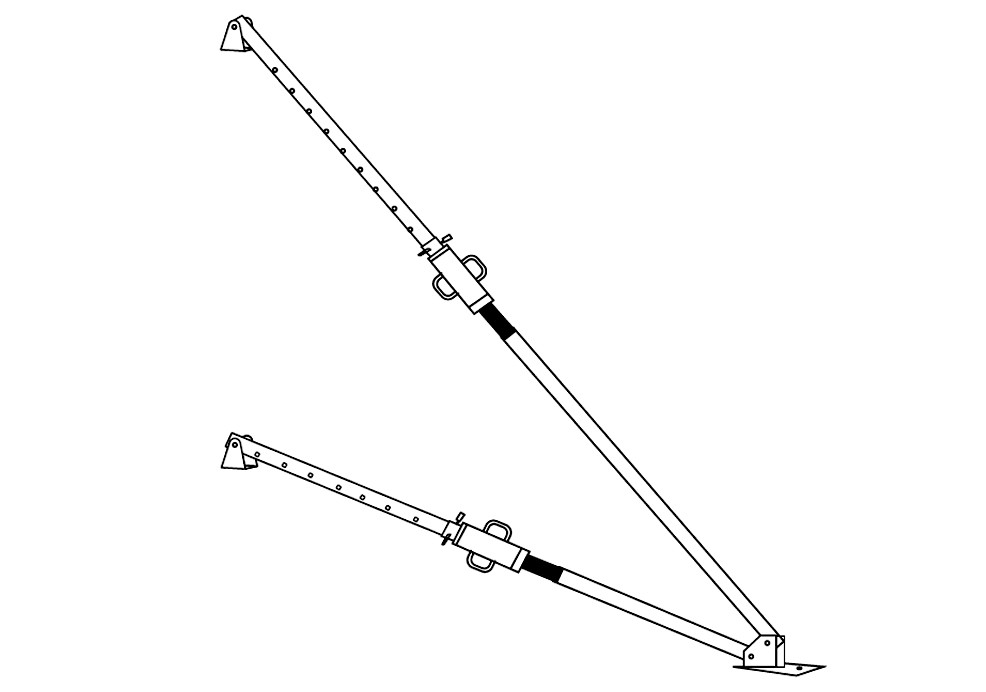

2-х уровневый телескопический подкос

Данный вид оборудования предназначен для установки щитов вертикально. Оно способствует дополнительному укреплению конструкции опалубки. Он имеет возможность регулирования длины. Крепление осуществляется к щитам в двух местах и к бетонному основанию.

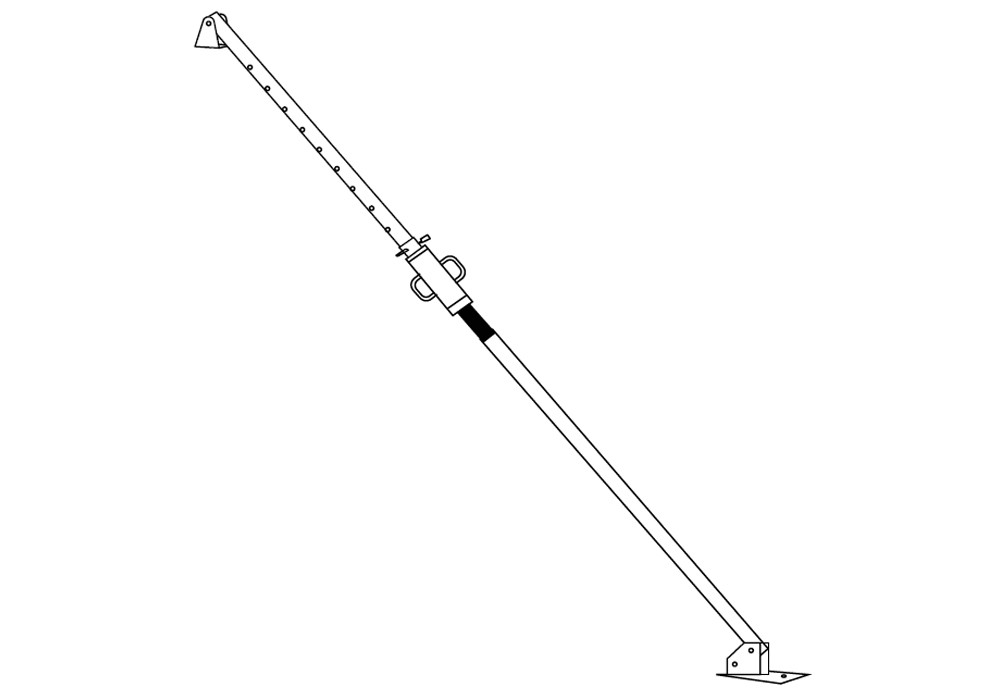

Подкос 1-уровневый телескопический

Данный вид оборудования предназначен для установки щитов вертикально. Оно способствует дополнительному укреплению конструкции опалубки. Данный механизм имеет возможность регулировки длины и усиления верхнего ряда щитов, если они будут установлены на высоте более 3 метров. Крепление осуществляется к щитам в двух местах и к бетонному основанию.

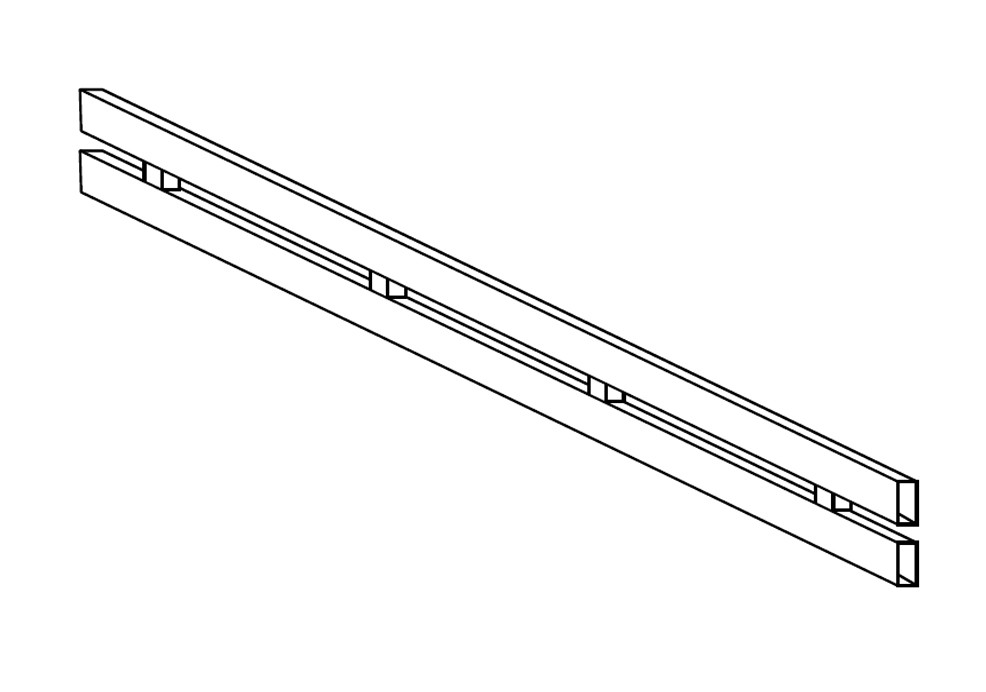

Балка выравнивающая

Эта конструкция предназначена для укрепления конструкции опалубки, которая находится в местах стыков щитов. Следует применять в таких ситуациях:

• в местах расположения вставок между щитами;
• в узлах соединения шарнирных щитов;
• в случае, если строительство ведется в сжатые сроки, а также при необходимости увеличения скорости заливки бетона;
• другие случаи, где требуется усиление конструкции опалубки.

С помощью гайки он крепится к щитам.

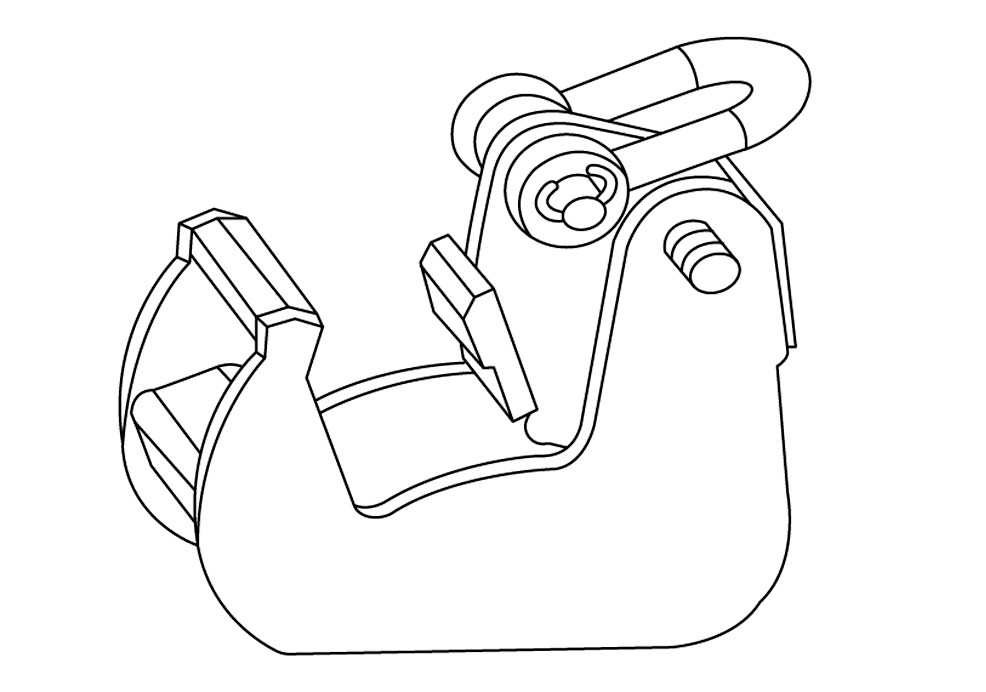

Захват монтажный

Этот кран предназначен для того, чтобы перемещать отдельные щиты или панели с одной захватки на другую. В процессе переноса панелей, необходимо использовать два монтажных захвата. Благодаря этому, можно значительно сократить время на демонтаже опалубки (необходимо лишь освободить стяжные болты и обеспечить лёгкое отсоединение палубы от бетона).

Составляющие крупнощитовой опалубки:

• щит
• винт
• гайка
• замки/зажимы
• подкосы
• подмости
• крановые захваты
• планка.

Госты на опалубку

• ГОСТ 52086-2003
  Термины и определения
• ГОСТ 52085-2003
  Общие технические условия
• ГОСТ 23477-79
  Опалубка разборно-переставная мелкощитовая инвентарная. ТУ
• ГОСТ 23478-79
  Опалубка для возведения монолитных конструкций
• ГОСТ Р 52752-2007
  Методы испытаний
