Опалубка на объемных стойках

Наименование Значение
Высота перекрытия 1 - 40 м
Шаг стоек 0,5; 0,75; 1,0; 1,25; 1,5; 1,75; 2,0; 2,5 м
Нагрузка на ось 2 700 кг
Нагрузка на ригель 1 200 кг
Нагрузка на домкрат 3 000 кг
Домкрат 0,6 - 1,2 м
Балка БДК 1 - 4 м
Фанера ламинированная 2,44 х 1,22 м, толщина 18 мм

Особенности

Универсальная опалубка высокой прочности

Опалубка перекрытий на объемных стойках используется для заливки поддерживающих перекрытий эстакад, мостов, выполнения элементов туннелей, сооружения помещений любого назначения. Одним из преимуществ конструкции является высокая безопасность и способность выдерживать значительный вес. Применяя опалубку на объемных стойках, можно самостоятельно сооружать объекты высотой от 1,5 до 20 метров, а толщина заливаемых перекрытий может достигать 700 мм.

Если вам нужна опалубочная система на объемных стойках, мы быстро рассчитаем стоимость комплекта и согласуем все условия приобретения. Закажите обратный звонок на сайте, и мы свяжемся с вами в ближайшее время.

Вас интересует цена опалубки перекрытий на объемных стойках в г. Москва и в других регионах страны? Для расчета стоимости позвоните сейчас или закажите обратный звонок, и мы свяжемся с вами в ближайшее время.

При возведении перекрытий в монолитном строительстве часто используется опалубка ХСИ. Предлагаем в аренду объёмную опалубку, комплект которой состоит из вертикальных, горизонтальных и диагональных составляющих и дополнительных элементов. Одна стойка выдерживает нагрузку до 1,5 т, что позволяет использовать оборудование на высоте до 12м.

Вид Залог Цена, месяц
Аренда опалубки перекрытий на объёмных стойках, комплект без фанеры 170 руб/1 м высоты 170 руб/1 м высоты
Ригель 75 руб/м.п от 75 руб/м.п
Стойка 75 руб/м.п от 75 руб/м.п
Домкрат 70 руб/шт от 70 руб/шт
Унивилка 30 руб/шт от 30 руб/шт

Цена на комплектующие

Вид Цена, месяц Залог
Балка деревянная БДК от 70 руб/м.п 70 руб/м.п
Ламинированная фанера 18 мм от 160 руб/м2 160 руб/м2

При использовании конструкции для заливки перекрытий, состоящей из опалубки на объемных стойках и балок, можно возводить конструкции типа «прямой стол», а также перекрытия, которые усилены железобетонной балкой или же перекрытия с капителями. При необходимости, можно организовать установку объемных стоек отдельными блоками или турами.

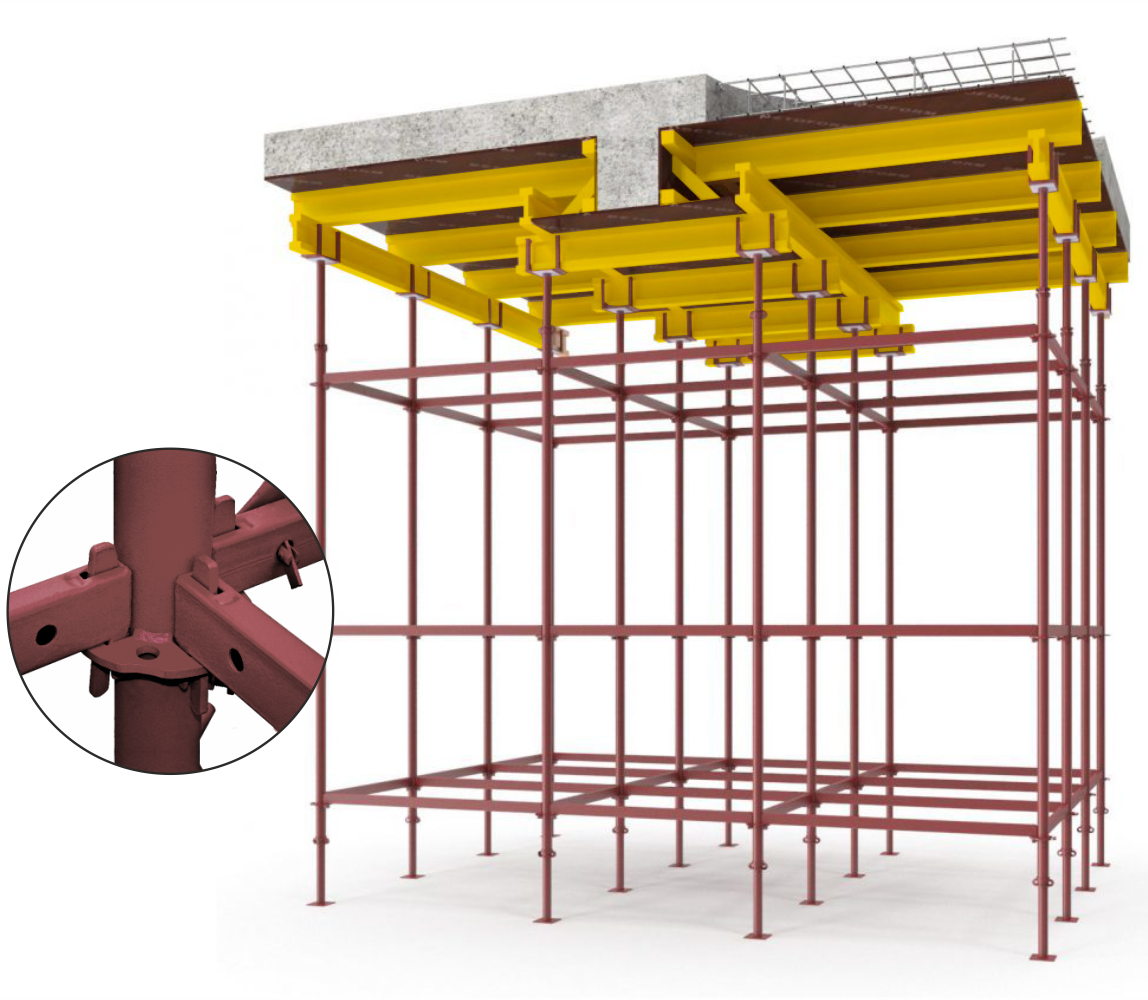

Схема объёмной опалубки перекрытий

В основе системы объемной стойки лежит металлический каркас, состоящий из ряда горизонтальных и вертикальных элементов, а также дополнительных деталей.

Элементы, которые необходимы для создания опалубки

Кран-домкрат

Кран для нижнего домкрата. Основной элемент, который принимает на себя нагрузку от опалубки и передает ее в площадку. В отличие от аналогичной детали (башмака), которая имеет резьбу, данная деталь отличается наличием отличия в виде наличия этой самой резьбы. При этом появляется возможность регулировки высоты стойки, что позволяет производить юстировку стола.

Крепление верхнего домкрата. Он является центральным элементом, который поддерживает доборную стойку и служит основой для унивилки. Его использование способствует выравниванию системы в целом.

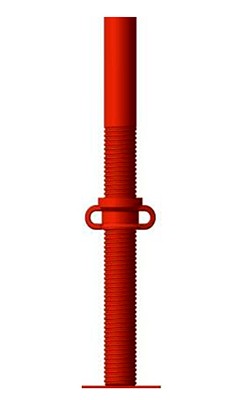

Домкрат нижний

Габаритные размеры, мм Масса, кг
605 - 105 3,1 – 4,8

Башмак

Башмак. Данный элемент является еще одним, принимающим на себя нагрузку от опалубки и передающим ее на участок. Для использования необходимо иметь достаточно ровную поверхность.

Башмак

Габаритные размеры, мм Масса, кг
105 1,1

Стойка стартовая

Стойка стартовая. С помощью него происходит сборка опалубки перекрытия. Проводится через нижний домкрат, башмак или же с помощью метода «труба в трубу».

Стойка для старта имеет усиленную конструкцию. Этот элемент имеет отличия от предыдущего, так как он имеет фланцы, которые расположены по всей длине через каждый метр.

Стойка стартовая

Габаритные размеры, мм Масса, кг
Стойка стартовая: 1000 – 4400 Стойка стартовая: 3,37 – 12,89
Стойка стартовая усиленная: 2400 - 4400 Стойка стартовая усиленная: 7,49 – 13,55

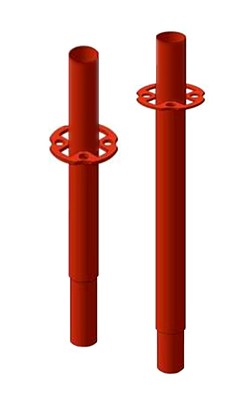

Стойка доборная

Стойка доборная. Элемент, который используется для увеличения вертикали по высоте.

Усиленная стойка для доборных работ. Этот элемент имеет отличия от предыдущего, так как он имеет фланцы, которые расположены по всей длине через каждый метр.

Стойка доборная

Габаритные размеры, мм Масса, кг
Стойка доборная: 650 - 4150 Стойка доборная: 2,64 – 12,43
Стойка доборная усиленная: 1650 - 4150 Стойка доборная усиленная: 5,68 – 12,76

Унивилка

Унивилка. Данный элемент предназначен для удержания деревянной балки, а также для предотвращения ее смещения во время заливки бетона. С точки зрения конструкции, представляет собой прямоугольную стальную пластину с припаянной к ней трубой для установки на верхний домкрат. С обеих сторон пластины находятся по углам металлические уголки. В промежутках между ними укладываются балки. Некоторые модели «зубцов» имеют специальные отверстия для дополнительной фиксации балок.

Унивилка

Габаритные размеры, мм Масса, кг
149 х 234 х 330 1,95

Ригель, раскос

Ригель. Эта конструкция предназначена для вертикальной обвязки горизонтальных стоек. Это отвечает за прочность и устойчивость конструкции. С помощью клинового соединения, можно обеспечить надежную фиксацию горизонтальных и вертикальных элементов, которые находятся рядом друг с другом.

Раскос. Функция, позволяющая повысить устойчивость опалубки перекрытия. Данный узел соединяется с стойкой при помощи хомутов.

Ригель

Габаритные размеры, мм Масса, кг
440 - 2940 2,25 – 10,26

Вставка

Вставка. Эта деталь отвечает за соединение стартовых стоек друг с другом.

Вставка

Габаритные размеры, мм Масса, кг
330 1,15

Лестница

Лестница. Этот элемент предназначен для передвижения рабочих. Он обеспечивает безопасность при сборке опалубки, заливке бетона и отслеживании процесса созревания смеси.

Лестница

Габаритные размеры, мм Масса, кг
2300 х 53 26,9

Технические характеристики комплектующих

Шаг стоек, м Максимально допустимая нагрузка, кгс/м.кв. Максимально допустимая толщина перекрытия, м
1,0 x 1,0 2 700 1
1,0 x 1,25 2 150 0,8
1,0 x 1,5 1 800 0,68
1,0 x 1,75 1 550 0,58
1,0 x 2,0 1 350 0,5
1,0 x 2,5 1 000 0,38
1,25 x 1,25 1 700 0,64
1,25 x 1,5 1 400 0,52
1,25 x 1,75 1 200 0,45
1,25 x 2,0 1 000 0,36
1,25 x 2,5 850 0,33
1,5 x 1,5 1 200 0,45
1,5 x 1,75 1 000 0,38
1,5 x 2,0 900 0,33
1,5 x 2,5 700 0,26
2,0 x 2,0 650 0,24
2,0 x 2,5 500 0,18
В компании "СпецМонолитСтрой" Вы можете выбрать для себя удобный способ доставки товара


Калькулятор расчета опалубки перекрытий на телескопических стойках

100
200
Аренда комплекта опалубки без фанеры
79800 руб/мес
Аренда фанеры
45000 руб/мес

Если в вашем проекте предусмотрены железобетонные балки и капители, то расчет по ним производится отдельно
