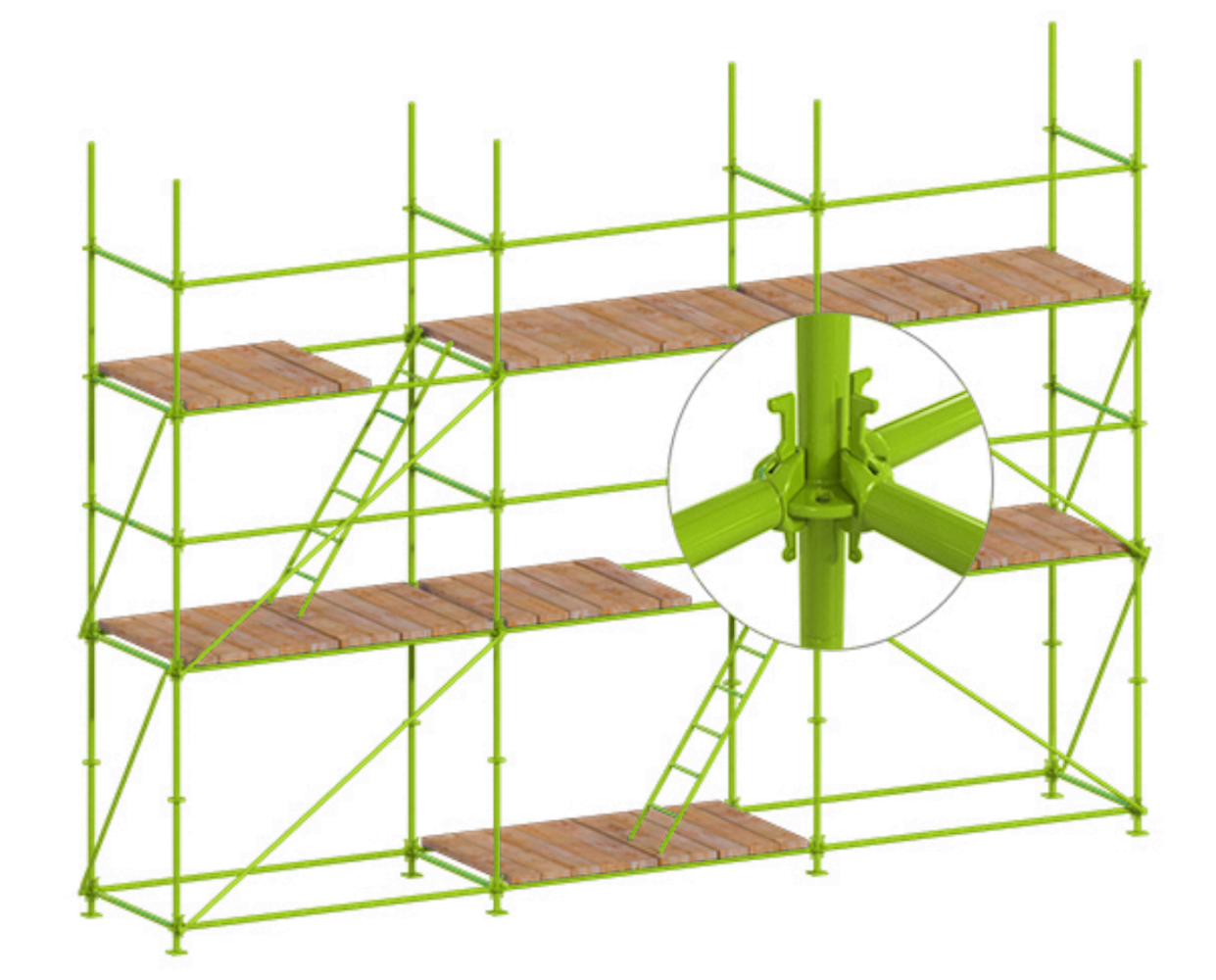

Клиновые леса

Основные элементы конструкции

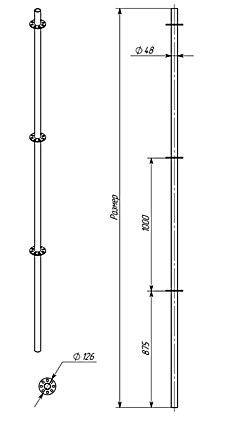

Стоянка с двумя фланцами

Стойка для клиновых лесов представляет собой трубу, диаметр которой составляет 48 мм, с наварными фланцами по всей длине, которые имеют шаг от 0,5 до 1 м. В зависимости от вида стойки креплений может быть до 8 штук на один узел.

Поперечная стойка. Оригинальное исполнение. ЛСП.ФТ.С.3.Ф6.00

Поперечная стойка. Исполнение стандартное. ЛСП.ФТ.С.3.Ф3.00

• Протяженность трубы составляет 48 мм
• Наружная стенка трубы имеет толщину 3 мм
• 7 мм – это минимальная толщина фланца
• Нагрузка на растяжение горизонтальных элементов при шаге: 1,0 м - 5,6 т; 2,0 м – 3,8 т.

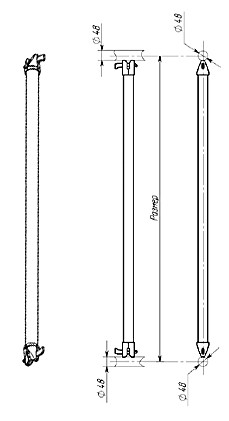

Горизонтальная связь

Металлическая вертикальная труба, имеющая диаметр 48 мм и толщиной стенки 2,5 мм, имеет длину от 0,5 до 3 м. К каждому из двух концов данного элемента прикреплен надежный клиновой замок, который фиксирует горизонталь к вертикали. Заклепка, которая входит в комплект, имеет возможность надежно удерживать клины. Определяя расстояние между горизонтальными стойками, следует учитывать высоту монтируемой к ним вертикали.

ЛСП.ФТ.СГ.3

• Фактическая длина, а также общая длина являются показателями длины.
• Протяженность трубы составляет 48 мм
• Стенка трубы имеет толщину 2,5 мм.

Поперечная связь

Данный элемент является важным для создания лесов, так как он имеет два значения: по ширине он располагается в начале и конце каждого яруса (на всю высоту), а по длине – через два яруса (также на весь уровень). Диспозиция зависит от размера секции леса.

ЛСП.ФТ.СД.3,2.00

• Участок леса с размером L x H имеет размер секции, в которую будет установлен элемент.
• Размер трубы составляет 42 мм
• У трубы толщина стенки равна 2 мм

Опора – это башмак

Опорная пятка – это подвижный элемент, который имеет возможность регулировки по высоте. В него вставляется стартовая вертикальная стойка. Простая и винтовая пяты – это две разные разновидности. Это стало возможным благодаря широкому диапазону регулируемых высот (от 35 до 100 см), который позволяет нивелировать неровности поверхности рабочей площадки. В основе пята состоит из металлической пластины, которая имеет размер 15х15 см и трубки, которая соединена с ней посредством сварки. Оба элемента крепятся к основанию при помощи гайки из чугуна, которая накачивается на резьбу, имеющую сердечник, который способен выдержать нагрузку более 6 тонн.

• нагрузка должна быть не менее 6 т

Вал нижний регулировочный (ВНР)

Поперечник нижнего регулировочного вала (ВНР)

• Протяженность винта (или ход винта)
• Ручная работа выполнена с помощью накатки на цельном прутке.
• Максимально допустимая масса груза должна составлять 6 т

Настенная лестница

Установка лестниц в клиновых лесах осуществляется с помощью прочной стали толщиной 1,5 мм, которая укрепляется профильной трубой. Это позволяет обеспечить безопасное и комфортное передвижение рабочих по всей высоте конструкции. Лестница, расположенная с углом 45 градусов, крепится к горизонталям при помощи специальных крюков. Повышение антискользящих свойств ступеней возможно благодаря наличию отверстий с пуклевкой.

Лестница навесная ЛРТ

• Максимально допустимая масса груза должна составлять 6 т

Опорный брус (металлический, или же деревянный)

Настил является важным элементом для размещения рабочих, инструментов и материалов на высоте. С помощью трубчатого каркаса и приваренного к нему листа стали толщиной 1,5 мм создается конструкция, которая обладает антискользящими свойствами. Выдерживаемая нагрузка колеблется между 250-500 кг на квадратный метр.

Настил представляет собой катаную конструкцию, которая оснащена специальными креплениями из прута.

• Размер: длина x ширина.
• 500 кг/м² – это максимально допустимая нагрузка на настил
• Настил имеет две разновидности пуклевки: наружную (против скольжения) и внутреннюю (для удаления грязи).

Паспорта и ТУ

• Клиновые леса. Технический паспорт
